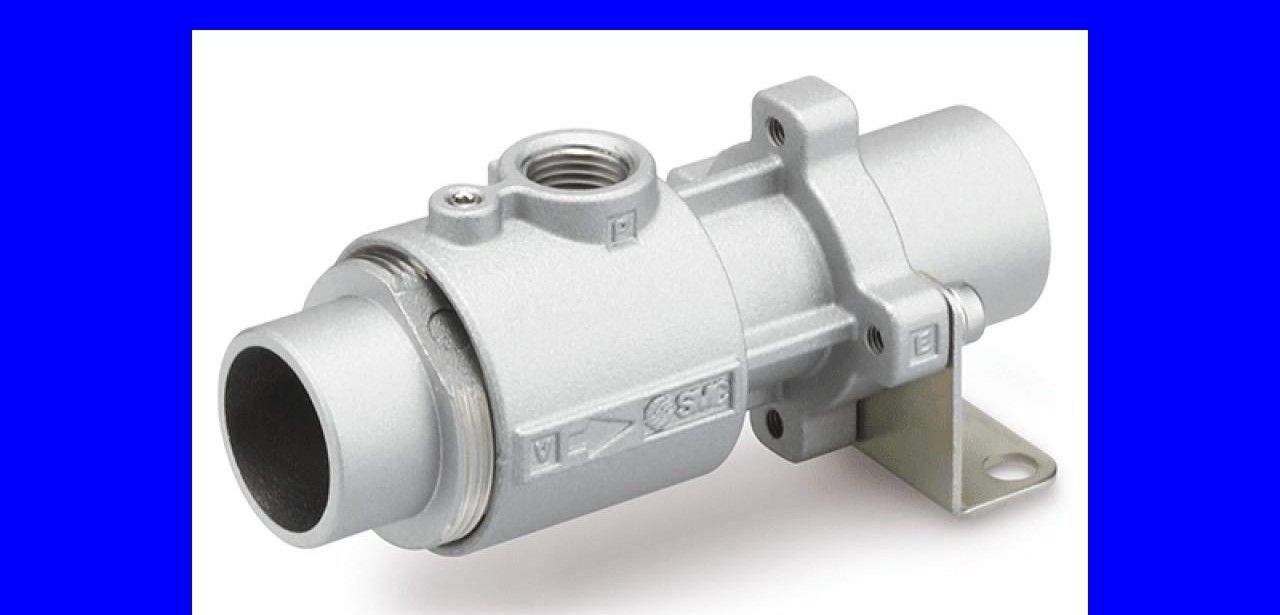

Für Anwendungen, bei denen ein hoher Durchfluss erforderlich ist, sind elektrische Kompressoren oft die erste Wahl. Allerdings sind sie nicht nur wartungsintensiv, sondern auch energiehungrig. Die neue Serie ZHV von SMC bietet hier eine energieeffiziente Lösung. Der pneumatische Volumenstromverstärker der Serie ZHV nutzt den Coanda-Effekt, um den Durchfluss beim Ansaugen um das 3-Fache und beim Ausblasen um das 4-Fache zu verstärken. Dadurch spart die Serie ZHV Druckluftkosten und ist leicht einstellbar für eine flexible Anpassung an individuelle Bedürfnisse.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Kompaktes und wartungsfreies System für effiziente Maschinenupdates
Mit der Serie ZHV bietet SMC einen pneumatischen Volumenstromverstärker, der eine energieeffiziente Lösung für Ausblas- und Vakuumanwendungen darstellt. Durch einfaches Drehen der Düse und den Coanda-Effekt kann der Durchfluss um das 3-Fache beim Ansaugen und um das 4-Fache beim Ausblasen verstärkt werden. Dadurch eignet sich der Volumenstromverstärker optimal für das Wegblasen von Wassertropfen, Absaugen von Kunststoffpartikeln und Förderbetrieb von Pellets.
Serie ZHV: Kompakt, leicht einstellbar und wartungsfrei für optimale Leistung
Die Serie ZHV bietet eine flexible Lösung für Ausblas- und Vakuumanwendungen, da sie in vier verschiedenen Varianten erhältlich ist und je nach Bedarf entweder als Ausblasimpuls- oder Vakuumeinheit eingesetzt werden kann. Mit einer Ansaugleistung von 520 bis 5270 l/min und einer Ausblasleistung von 670 bis 6820 l/min ist der Volumenstromverstärker in der Lage, einen breiten Durchflussbereich abzudecken. Trotz des hohen Durchflusses ist der Luftverbrauch mit nur 180 bis 1330 l/min erstaunlich gering, was zu deutlichen Einsparungen bei den Druckluftkosten und einer verbesserten Energieeffizienz führt.
Anpassbarer Durchfluss für individuelle Bedürfnisse durch verstellbare Düsenposition
Anwender können mit dem pneumatischen Volumenstromverstärker der Serie ZHV von SMC die Düsenposition leicht verstellen, um den Durchfluss flexibel an ihre individuellen Anforderungen anzupassen. Durch Drehen gegen den Uhrzeigersinn wird der Durchfluss erhöht und das Vakuum verstärkt, während eine Drehung im Uhrzeigersinn den gegenteiligen Effekt erzielt. Zusätzlich ermöglicht der großzügige Durchgangsdurchmesser von 13 bis 42 mm ein problemloses Absaugen von Spänen und anderen Partikeln.
Effizient und leicht: Gewichtsreduktion der Serie ZHV um 50%
Dank des Einsatzes des hochmodernen Druckgussverfahrens verfügt die Serie ZHV über ein optimiertes Profil, das eine Reduzierung des Innenvolumens um bis zu 50 Prozent ermöglicht. Diese signifikante Platzersparnis kommt Anwendern zugute, die nun mehr Flexibilität bei der Installation haben. Gleichzeitig konnte das Gewicht der Serie ZHV um bis zu 50 Prozent reduziert werden, was zu einem geringeren Trägheitsmoment führt und somit eine präzisere Steuerung bei beweglichen Anwendungen ermöglicht. Darüber hinaus ist die Serie ZHV im Vergleich zu elektrischen Kompressoren praktisch wartungsfrei, da kein Motor regelmäßige Wartung benötigt. Dies spart den Anwendern Zeit, Kosten und trägt zur Reduzierung der CO2-Emissionen bei.
Höchste Effizienz durch Staubbeutelanschluss und Filterfeinheit von 10 µm
Die Serie ZHV überzeugt durch ihre vielfältigen Montagemöglichkeiten für Ausblas- und Vakuumanwendungen. Mit den verschiedenen Anschlussgewindearten und dem zusätzlichen Befestigungselement erleichtert sie die Installation in verschiedensten Anwendungsbereichen. Durch den Anschluss eines Staubbeutels mit einer Filterfeinheit von 10 µm wird eine effektive Partikelfilterung gewährleistet. Zudem ist die Serie ZHV mit der Vorgängerserie ZH-X185 kompatibel, was einen unkomplizierten Austausch und eine schnelle Integration in bestehende Systeme ermöglicht. Diese Merkmale machen die Serie ZHV zur optimalen Wahl für energie- und leistungseffiziente Maschinenupdates.
Der pneumatische Volumenstromverstärker der Serie ZHV von SMC präsentiert sich als ideale Lösung für Ausblas- und Vakuumanwendungen mit hohem Durchflussbedarf. Durch den Einsatz des Coanda-Effekts wird der Durchfluss um das 3-Fache beim Ansaugen und um das 4-Fache beim Ausblasen verstärkt, was zu einer effizienteren Nutzung der vorhandenen Druckluft führt. Die flexible Einstellbarkeit der Düsenposition ermöglicht eine präzise Anpassung an die individuellen Anforderungen. Zudem überzeugt die Serie ZHV durch ihre kompakte Bauweise und wartungsfreie Eigenschaften, was Platz spart und die Betriebskosten senkt.
